Roda Gigi

Roda gigi

Gambar 4.3 Roda gigi

Roda gigi atau gir adalah sepasang roda bergigi yang saling bersinggungan di sekeliling lingkarannya. Roda gigi dapat digunakan untuk menambah atau mengurangi gaya serta mengubah besar dan arah putaran. Roda gigi berputar yang memberikan kuasa disebut gir input sedangkan roda gigi yang diputar oleh gir input disebut gir output. Jadi perbandingan jumlah gigi tersebut dapat juga menyatakan perbandingan kecepatan putaran gir, yaitu :

Dari perbandingan tersebut dapat dirumuskan keutungan mekanis yaitu :

Katrol

 Katrol

Katrol merupakan roda yang berputar pada sebuah poros yang diberi tali atau rantai pada bagian sisinya. Katrol berguna untuk mengangkat benda atau menarik suatu beban. Pada prinsipnya, katrol merupakan  pengungkit karena memiliki titik tumpu, kuasa, dan beban. Katrol digolongkan menjadi empat, yaitu katrol tetap, katrol bebas, dan katrol ganda (takal), dan blok katrol.
a. Katrol tetap
Katrol tetap merupakan katrol yang posisinya tidak berubah pada saat digunakan dan cara menariknya dari bawah.
Keuntungan mekanik
1. Gaya tarik benda sama besar dengan gaya berat benda.
2. Dapat mengubah arah gaya ke bawah atau samping untuk mengangkat benda.

3. Arah kuasa (gaya) searah dengan gaya berat benda.
Contoh peralatan yang menggunakan katrol tetap adalah tiang bendera, kerekan timba sumur , dan kerekan sangkar burung.

b. Katrol bebas
Katrol bebas yaitu katrol yang posisinya selalu berubah dan tidak dipasang pada tempat tertentu. Katrol jenis ini biasanya ditempatkan di atas tali yang kedudukannya dapat berubah. Salah satu ujung tali diikat pada tempat tertentu. Jika ujung yang lainnya ditarik maka katrol akan bergerak.
Keuntungan mekanik
Pada katrol bebas, panjang lengan kuasa sama dengan dua kali panjang lengan beban sehingga keuntungan mekanik pada katrol tetap adalah gaya yang diperlukan untuk menarik benda lebih kecil dibandingkan dengan menggunakan katrol tetap.
Katrol jenis ini sering digunakan tukang bangunan untuk mengangkat barang-barang pada bagunan bertingkat tinggi.

c. Katrol ganda /takal
Katrol ganda merupakan perpaduan dari katrol tetap dan katrol bebas. Kedua katrol ini dihubungkan dengan tali. Pada katrol ganda, beban dikaitkan pada katrol bebas. Salah satu ujung tali dikaitkan pada penampang katrol tetap. Jika ujung tali yang lainnya ditarik maka beban akan terangkat serta bergeraknya ke atas.
Keuntungan mekanik
Menggunakan katrol ganda memerlukan gaya yang lebih kecil dibandingkan dengan katrol bebas dan katrol tetap. Namun katrol ganda bergantung pada banyaknya tali yang dipergunakan untuk mengangkat beban.

d. Blok katrol
Blok katrol adalah gabungan dari beberapa katrol yang dipasang secara berdampingan. Dengan blok katrol ini gaya yang kita keluarkan untuk memindahkan beban semakin kecil. Makin banyak roda blok katrol, makin kecil gaya yang dibutuhkan untuk pemindahan beban. Blok katrol biasanya dipergunakan pada mesin-mesin penggerak. Dalam keseharian, blok katrol sering digunakan untuk mengangkat benda berat, misalnya peti kemas di pelabuhan.

4. Roda Berporos/roda bergandar

Roda berporos merupakan roda yang di dihubungkan dengan sebuah poros yang dapat berputar bersama-sama. Kegunaaan roda berporos yaitu untuk menggeser benda agar lebih ringan dan memperkecil gaya gesek. Roda berporos merupakan salah satu jenis pesawat sederhana yang banyak ditemukan pada alat-alat seperti setir mobil, setir kapal, roda sepeda, roda kendaraan bermotor, dan gerinda.

Sumber : https://www.juraganles.com/2016/12/pesawat-sederhana-tuas-bidang-miring-katrol-roda-berporos.html

Tuas IPA Kelas 8

1. Tuas/Pengungkit

Pengungkit adalah alat untuk mengangkat atau mengungkit benda. Pengungkit bisa berupa sebilah kayu, bambu, atau logam yang diberi gaya pada salah satu sisinya. Gaya yang diberikan pengungkit disebut kuasa. Tuas/pengungkit berfungsi untuk mengungkit, mencabut atau mengangkat benda yang berat. Perhatikan gambar berikut !

Keterangan :
A = titik kuasa
T = titik tumpu
B = titik beban
F = gaya kuasa (N)
w = gaya beban (N)
lk = lengan kuasa (m)
lb = lengan beban (m)

Pada pengungkit terdapat bagian-bagian yang diuraikan sebagai berikut.
1. Titik kuasa yaitu daerah atau tempat kita memberikan gaya.
2. Titik tumpu yaitu tempat alat bertumpu.
3. Titik beban, yaitu titik tempat dimana beban berada.
4. Gaya kuasa yaitu gaya yang diberikan ketika mengangkat benda.
5. Gaya beban yaitu beban yang akan diangkat. Satuannya Newton.
6. Lengan kuasa yaitu jarak antara titik tumpu dengan kuasa.
7. Lengan beban yaitu jarak titik tumpu dengan beban.

Prinsip Kerja Tuas
Ketika kita akan mengangkat benda dengan menggunakan tuas, maka kita harus meletakkan benda di salah satu ujung pengungkit (tuas) kemudian memasang batu atau benda apa saja sebagai penumpu dekat dengan benda. Selanjutnya tangan kita memegang ujung batang pengungkit dan menekan batang pengungkit tersebut secara perlahan-lahan sampai benda dapat diangkat atau bergeser.

Berdasarkan letak titik tumpu, beban, dan kuasanya, pengungkit dibagi menjadi 3 jenis yaitu :

a. Tuas Jenis pertama

Yaitu tuas yang kedudukan titik tumpunya terletak diantara titik beban dan titik kuasa.

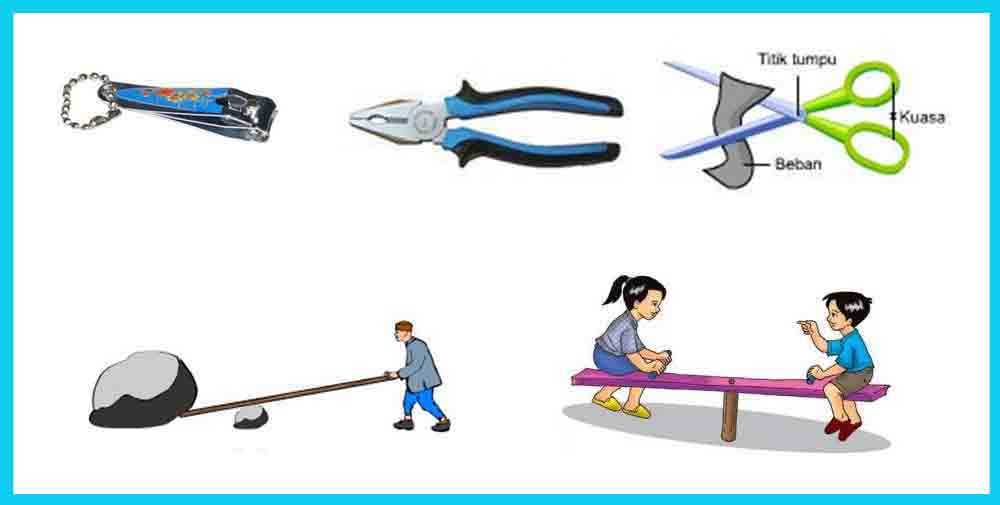

Peralatan yang termasuk tuas jenis pertama adalah pemotong kuku, tang, gunting, linggis, dan jungkat-jungkit.

Peralatan yang menggunakan tuas jenis 1

b. Tuas Jenis kedua

Yaitu tuas yang kedudukan titik bebannya terletak diantara titik tumpu dan titik kuasa.

Peralatan yang termasuk tuas jenis kedua ini di antaranya adalah gerobak beroda satu, alat pemotong kertas,  alat pemecah kemiri, dan pembuka tutup botol.

Peralatan yang menggunakan tuas jenis 2

c. Tuas Jenis ketiga

Yaitu tuas yang kedudukan titik kuasanya berada diantara titik beban dan titik tumpu.

Peralatan yang termasuk tuas jenis ketiga yaitu sekop, penjepit roti, stappler, dan pinset.

Peralatan yang menggunakan tuas jenis 3

Keuntungan Mekanik Tuas
Dengan menggunakan tuas, beban kerja terasa lebih ringan. Itu berarti kita memperoleh keuntungan. Keuntungan yang diperoleh dari pesawat sederhana seperti demikian dinamakan dengan keuntungan mekanik. Besarnya keuntungan mekanik dinyatakan sebagai perbandingan antara berat beban yang akan diangkat dengan besar gaya kuasa yang diperlukan.

Bidang Miring

 Bidang Miring

Bidang miring merupakan salah satu jenis pesawat sederhana yang digunakan untuk memindahkan benda dengan lintasan yang miring. Semua alat yang mempunyai bidang miring atau bekerja dengan prinsip kemiringan dikategorikan sebagai bidang miring. Dengan menggunakan bidang miring beban yang berat dapat dipindahkan ke tempat yang lebih tinggi dengan lebih mudah. Artinya gaya yang kita keluarkan menjadi lebih kecil bila dibandingkan tidak menggunakan bidang miring. Semakin landai bidang miring semakin ringan gaya yang harus kita keluarkan.

Prinsip kerja bidang miring juga dapat ditemukan pada beberapa perkakas contohnya kapak, pisau, obeng, sekrup. Berbeda dengan bidang miring lainnya, pada perkakas yang bergerak adalah alatnya. Kapak digunakan untuk membelah atau memotong kayu. Pisau digunakan untuk memotong. Obeng digunakan untuk mengencangkan atau mengendurkan baut. Sekrup juga merupakan salah satu alat yang menggunakan prinsip bidang miring. Apabila sekrup diputar atau diulir maka sekrup tersebut dapat bergerak maju mundur.

Contoh bidang miring yang lain bisa kita temukan pada jalan di pegunungan. Jalan yang berkelok-kelok menuju pegunungan memanfaatkan cara kerja bidang miring. Dengan dibuat berkelok-kelok pengendara kendaraan bermotor lebih mudah melewati jalan yang menanjak. Bidang miring memiliki keuntungan, yaitu kita dapat memindahkan benda ke tempat yang lebih tinggi dengan gaya yang lebih kecil. Namun demikian, bidang miring juga memiliki kelemahan, yaitu jarak yang di tempuh menjadi lebih jauh dan memerlukan waktu yang lebih lama.

Keuntungan Mekanik Bidang Miring
Dengan menggunakan bidang miring beban kerja terasa lebih ringan, berarti kita memperoleh keuntungan. Keuntungan yang diperoleh jika menggunakan bidang miring disebut keuntungan mekanik bidang miring. Besarnya keuntungan mekanik dinyatakan sebagai perbandingan antara berat beban yang akan diangkat dengan besar gaya kuasa yang diperlukan


Sumber : https://www.juraganles.com/2016/12/pesawat-sederhana-tuas-bidang-miring-katrol-roda-berporos.html

4 Manfaat Pesawat Sederhana

Adapun beberapa manfaat pesawat sederhana sebagai berikut:
1. Mengubah energi, misalnya hair dryer mengubah energi listrik menjadi energi panas dan gerak.
2. Mengubah arah gaya, misalnya katrol tetap yang kita gunakan untuk menimba air di sumur.

                   3. Memperoleh keuntungan gaya, misalnya mencabut paku dengan tang.                  4. Memperoleh keuntungan kecepatan, misalnya bersepeda ke sekolah.Sumber : https://seniwenboyo.blogspot.com/2018/07/4-manfaat-pesawat-sederhana.html

Pesawat Sederhana

Pengertian pesawat sederhana

Pengertian pesawat sederhana adalah alat yang digunakan untuk mempermudah melakukan usaha. Dalam kehidupan sehari-hari kita sebenarnya sering menggunakan pesawat sedernana. Kalau kalian mau memotong kertas, kalian menggunakan gunting sehingga potongan kertas menjadi rapi. Saat kita ingin memotong kuku, kita bisa menggunakan alat pemotong kutu. Saat kita inggin mencabut paku yang menempel ditembok kalau dengan tangan bisa mungkin kita tidak akan bisa. Tapi kalau kita menggunakan alat seperti linggis ataupun tang, kita bisa mencabut paku tersebut dengan mudah.

Manfaat pesawat sederhana

1. Untuk mempermudah pekerjaan manusia, baik dari segi pengangkutan barang, maupun pekerjaan manusia dalam jarak yang sangat jauh
2. Energi yang kita keluarkan juga dapat dihemat,
3. Waktunya jadi lebih singkat.
4. Untuk mengubah arah gaya

Sumber https://www.jatikom.com/2018/11/pengertian-jenis-pesawat-sederhana.html#ixzz5y2wSWTOy

Usaha IPA BAB 2

1. Pengertian Usaha

Usaha adalah suatu kegiatan untuk mencapai kegiatan tertentu. Untuk mengetahui berapa besarnya usaha, maka perlu adanya bantuan rumus. Besarnya rumus usaha yaitu:

W = F x s

dimana:

W = usaha (J)

F = gaya (N)

s = perpindahan (m)

Sebagai contoh soal tentang usaha adalah sebagai berikut:

Seseorang mendorong benda dengan gaya sebesar 450 N. Apabila benda tersebut bergeser sejauh 20 meter, maka berapa besarnya usaha yang dilakukan?

W = ?

F = 450 N

s = 20 m

Jawab:

W = F x s

W = 450 x 20

W = 9.000 J

Jenis- jenis Usaha

A. Usaha Positif

Pengertian usaha positif adalah usaha yang dilakukan gaya pada suatu benda dan benda tersebut bergerak searah dengan gaya.

W = F x s

Untuk contoh gambar usaha positif adalah sebagai berikut:

Contoh Usaha Positif

B. Usaha Negatif

Pengertian Usaha Negatif adalah usaha yang dilakukan gaya pada suatu benda dan benda tersebut bergerak berlawanan dengan arah gaya tersebut.

W = -F x s

Untuk contoh gambar usaha negatif adalah sebagai berikut:

Keterangan = fg adalah gaya gesekan

Usaha yang dilakukan oleh gaya gesek (fg) pada suatu benda disebut sebagai usaha negatif.

C. Usaha Nol

Pengertian usaha nol adalah usaha yang terjadi apabila arah gaya tegak lurus dengan arah perpindahan. Besarnya usaha yang dilakukan adalah nol.

W = 0

Sebagai contoh adalah seseorang membawa benda dengan menggunakan tangan, ini berarti bahwa arah gaya untuk menahan benda adalah ke atas, kemudian orang tersebut berjalan ke depan  berarti arah gaya adalah tegak lurus arah gerak.

D. Usaha oleh Beberapa Gaya

Pengertian dari usaha ini adalah suatu usaha yang dilakukan beberapa gaya sehingga benda akan berpindah sejauh s sama dengan jumlah usaha oleh tiap-tiap gaya.

Rumus :

W = (F-fg).s

Sumber : https://www.aanwijzing.com/2016/06/pengertian-usaha-dan-energi-fisika-smp-mts-kelas-viii.html
